◆ 產品概述

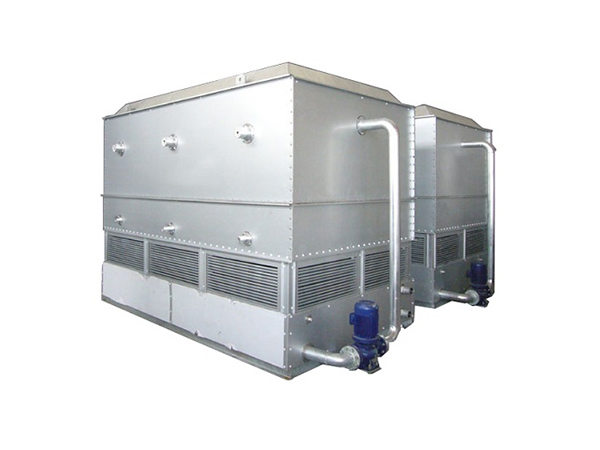

蒸發冷卻器可以看作是以水作為冷卻介質的冷卻器與冷卻塔的組合式換熱器。通常，在工業上為節省水冷式冷卻器的用水，采用把水在冷卻塔中冷卻，循環使用。而蒸發冷卻器則把冷卻器和冷卻塔組合為一體，被冷卻的工藝流體在管內流動，水和空氣同時在管外流動，管內流體的熱量通過管外的水傳給空氣，達到冷卻的目的。空氣從蒸發冷卻器下部的四周被吸入，從水平布置的傳熱管束間隙中通過，冷卻水用循環水泵從蓄水池吸入并噴淋到傳熱管上，其中一部分水蒸發，剩余的水匯集到蓄水池中，與補給水一起供循環使用。工藝流體自管束的上聯箱進入管束，從下聯箱流出。
◆ 工作原理
蒸發冷卻器屬于噴霧式直接冷卻設備，通過向高溫煙氣中直接噴水，用水霧的蒸發吸熱，從而使轉爐熱煙氣的溫度由800～10000C降低到150～200℃范圍內，再進入電除塵設備。蒸發冷卻器設備簡單、投資省、水和動力消耗不大，同時可以改善煙塵的比電阻；但是其會增加煙氣量、含濕量、腐蝕性和煙氣的黏結性。
蒸發冷卻器在噴淋冷卻塔內直接向流經塔內的高溫煙氣噴出水滴，依靠水升溫時的顯熱和蒸發時的潛熱吸收煙氣的熱量，使煙氣降溫。利用水的汽化潛熱，降溫效果好，用水量不多，水的蒸發而使煙氣體積增加也很少，但是直接冷卻方法不適宜煙氣初始溫度小于150℃的情況，同時降溫的溫度不能低于煙氣的飽和溫度(露點溫度)，以免出現結露而產生設備腐蝕、堵塞管道等不良影響。因此，煙氣通過蒸發冷卻器降溫后的溫度要保持在150℃以上，一般會高于此溫度20～30℃，所以煙氣的出口溫度應在170℃左右。
蒸發冷卻器內的熱煙氣斷面流速一般不宜大于1.5～2.0m/s，主要原因在于保證水滴所需要的蒸發時間小于煙氣在蒸發冷卻器內的停留時間，使煙氣得到充分的冷卻。因此，蒸發冷卻器必須有一定的高度，此高度取決于蒸發冷卻器內水滴的完全蒸發時間，而蒸發時間又與水滴的大小和煙氣的進出口溫度有關，因此，要求的水壓較高，達到4～6MPa。
因此，在進行蒸發冷卻器的設計及選型時，需要進行熱平衡計算來確定水量和煙氣量的匹配關系，利用熱平衡計算結果來最終確定設備的結構尺寸。
◆ 產品結構
蒸發冷卻器也叫蒸發冷卻塔，其主要由塔本體、高溫金屬補償器、水汽噴射裝置、除灰裝置以及入口煙氣分配裝置等部分組成。
